變水頭土壤滲透儀 tst-55土壤滲透儀
時間：2014-09-02   點擊：(4874)

變水頭土壤滲透儀詳細內容

用于測定粘土在變水頭下進行滲透試驗的滲透系數。

主要技術參數：

樣 件  Φ61.8×40mm
儀器尺寸 182×172×190mm
儀器重量 3.5kg

一、用途及使用說明
可供測定粘質土在變水頭下滲透試驗。

二、結構性能
土壤滲透儀與WS--55滲透儀原理用途完全相同，在壓緊方式上改成中間螺旋桿旋壓，并對同類型儀器不足之處做了適當改進，操作使用更為簡便。

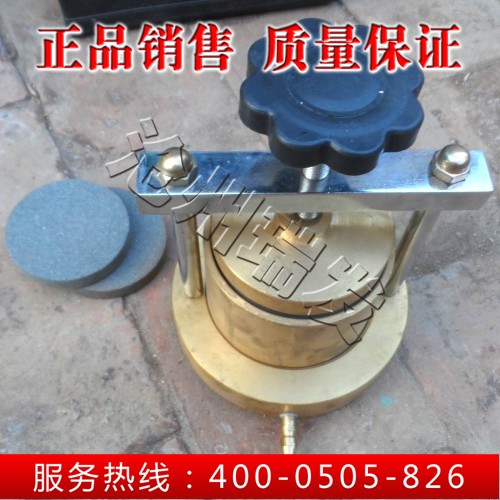

儀器主要由上蓋，底座，套座，環刀，透水石，螺桿等組成
本儀器不附供水設備

三、主要技術參數，
試樣尺寸：φ61.8mm高40mm(30平方厘米)
外形尺寸:φ118(管咀除外)高度約155mm,儀器凈重約3.5kg。

四、操作步驟
1、參照水電部土工試驗規程SD128-012-84，制備樣，或參照JTJ051--93《公路土工試驗規程》T0130-93。
2、把滲水石，密封圈放入底座中，將套筒內壁涂一層凡士林，放入土樣環刀，刮凈多余凡士林置于底座上。
3、放上密封圈，透水石，上蓋，旋緊螺桿，不得漏水漏氣。
4、把進水管口與供水裝置聯通，并通水排氣放平儀器，
5、在不大于200cm水頭作用下，靜置某一時間，待出水管口有水逸出后即可開始測定。
6、試驗時，將水頭管沖水至需要高度后關管夾開動秒表，同時測記起始水頭h1，經過時間t后，再測記終了水頭h2。如此連續測2-3次后，再使水頭管水位回升至需要高度，再連續測記數次，前后需6次以上，試驗終止，同時測記試驗時的終止時水溫。
7、按式計算(變水頭)滲透系數；

式中：a----變水頭管截面積，cm2；
L------滲徑，等于試樣高度，cm；
h1----開始時水頭，cm；
h2-----終止時水頭，cm；
五、土壤滲透儀注意事項：
1、上蓋出水管處橡膠管不易套至根部 ，須留出6mm以上，以防與套筒受壓，
2、每次用完應擦凈晾干，密封圈宜抹以滑石粉保存。
3、切土環刀應妥善保管，防止刃口碰損。
