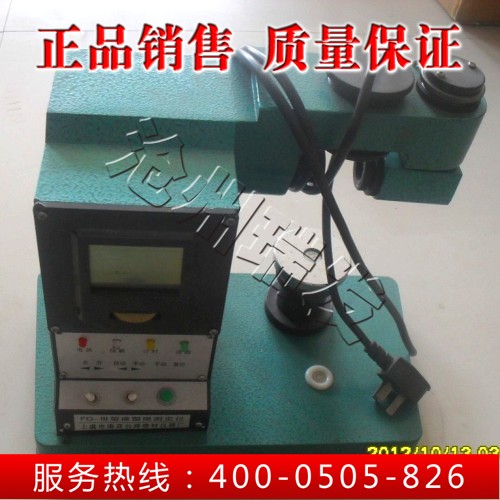

光電式液塑限聯合測定儀
時間：2014-09-06   點擊：(4360)

光電式液塑限聯合測定儀詳細內容

光電式液塑限聯合測定儀的界限含水率試驗主要內容是測試細粒土的液限含水率（ωL）和塑限含水率（ωP），簡稱液限和塑限，由此獲得塑性指數Ip=ωL－ωP、液性指數Il=（ω－ωP）/IP，由ωL和IP利用塑性圖上對土進行分類和利用IL判斷天然土所處的狀態，其次是測試土的縮限ωS。

技術參數
圓錐儀總重： 76g±0.2g和100g±0.2g
圓錐角度： 30°±0.2°
測讀入土深度： 0～22mm
測讀精度： 0.1mm，估讀0.05mm
圓錐下落至讀數顯示時間： 5秒
電磁吸力： >100g
電源： 交流220V±10%

工作原理及儀器結構
儀器采用電磁鐵吸住圓錐儀，電器控制使磁鐵吸收，圓錐儀上30度角的入土5秒時間，由訊響自動發出信 號，由訊響器自動發出信號，而入土深度則由圓錐儀上裝有的光學微分尺通過光學系統予以放大，在屏 幕上精確顯示。
儀器主要分三部分
1、圓錐儀：包括椎體、微分尺、平衡錘、磁吸頭等
2、光學系統：包括光源、聚光鏡、物鏡、棱鏡、反射鏡、屏幕等
3、電控制部分：包括控制線路板，變壓器、電磁線圈等，圓錐儀為單獨部件，而其余不分均安裝在主機 內

使用與操作
1、調接地角落的，使水準器水泡居中。
2、接通電源。
將開關拌向“開”方向，此時，“電源”“磁鐵"燈亮
3、放入圓錐儀，使電磁鐵吸牢圓錐儀(此時投影屏上線條字跡應清晰，圓錐儀無晃動，反之則未息好， 應重新吸好)。
4、轉動微調懸念，使投屏零線與微分尺零線重合
5、將“手動”扳向“手”或“自”方向
6、放入調好土樣的盛土杯，轉到平臺升降旋鈕，使盛土杯升上在“手”位置，當土樣與錐尖一接觸，“ 接觸”燈亮
7、將“吸放”扳向“放”方向，此時圓錐儀下落，儀器自動計時，5秒鐘后發出訊響，，此時便可在投 影屏上讀出圓錐入土深度
8、如在“自”位置，當土樣與錐尖一接觸，“接觸”燈亮，此時圓錐儀自動下落，并開始計時，5秒鐘 后發出訊響，便可讀數。
9、轉動平臺升降旋鈕，使盛土杯下降取下錐儀與盛土杯。
10、將“吸收”扳向“吸”方向。
11、第二、第三點土樣試驗，重復3--10條
