水泥抗壓夾具
時間：2014-09-02   點擊：(6259)

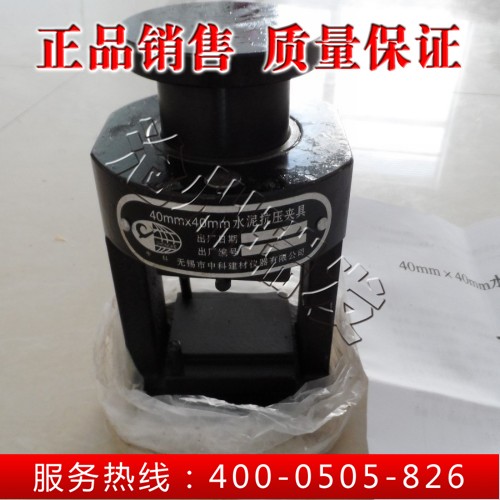

水泥抗壓夾具詳細內容

水泥抗壓夾具根據我國建材行業標準JC/T683-1977制造。是國家標準"水泥膠砂強度檢驗
方法（ISO法）GB/T17671-1999"中規定的統一設備，用于水泥抗壓強度的檢驗。

主要技術參數：
1、上、下壓板長度 40mm
2、上、下壓板寬度 >40mm
3、上、下壓板自由距離 >45mm
4、外形尺寸 φ100m*165mm
5、凈重 ≈5kg

水泥抗壓夾具使用說明書

一、用途
本夾具是為我國國家標準GB/T17671-1999《水泥膠砂強度檢測方法（ISO法）》而設計的配套儀器。該儀器符合建材行業標準JC/T638-1997并等效采用ISO679：1989（E）4.2.8標準，用于水泥抗壓強度試驗 。
二、主要技術參數
1. 上、下壓力板長度40±0.1mm。
2. 夾具外形尺寸φ100×165mm。
3. 夾具總重約5kg。
三、使用與維護
本夾具適用于任何類型的壓力試驗機，使用時應將本夾具安放在壓力試驗機下壓力板上，由夾具底部Ф8孔定位以對中心位置，然后把上、下壓力板平面上擦干凈，放入水泥試塊，試塊寬的一邊緊靠定位銷（3）調整壓力試驗機的上壓力板與夾具的上球座（10）的上平面接觸，便可以加壓，記錄試塊壓碎時壓力試驗機的示值? 單位：N，除以試塊面積（40×40=1600mm2）即可很方便地求出抗壓強度? 單位：MPa。
四、附注
1、水泥抗壓夾具一經國家建材院檢定即作標準抗壓夾具可用于對比檢查。
2、標準試塊配套于標準抗壓夾具，用戶需要可另行定貨。

相關技術要求：

1、 抗壓夾具應保護清潔，不得碰傷劃痕，應有牢固的銘牌，內容包 括：儀器名稱、規格型號、制造廠名、出廠編號、出廠日期。 2、 上、下壓板應為硬質鋼材制成，其長度為40±0.1mm，寬度為 40mm，厚度＞10mm。  3、 上、下壓板與試件整個接觸表面的平面公差為0.01mm，上、下 壓板自由距離＞45mm。  4、 上壓板上的球座中心應在夾具中心軸線與上壓板下表面的交點 上，公差為±1mm，上壓板隨著與試件的接觸而自動找平。 5、 下壓板的表面對夾具的軸線應是垂直的，并且在加載過程中應保 持垂直。  6、 定位銷高度不高于下壓板表面5mm，間距為41~55mm。
