混凝土壓力泌水儀詳細內容
主要用于骨料粒徑不大于40㎜的混凝土拌合物壓力泌水測定。產品符合JC473標準要求。
技術參數：
壓力表最大量程 6Mpa
缸體活塞直徑 125㎜
凈重 ≈15㎏
混凝土壓力泌水儀主要用于測試泵送砼在一定壓力狀態下的泌水量，并進而計算泌水率比。
主要特點
具有測值準確、操作簡便、體積小、重量輕、脫模方便等特點。
主要結構組成

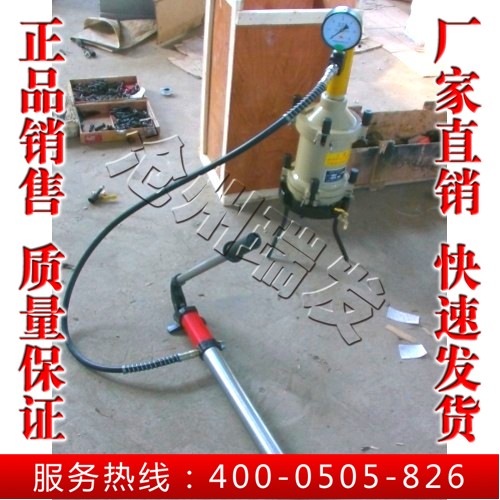

混凝土壓力泌水儀主要由液壓千斤頂、壓力表及上蓋活塞、試料筒、底座等組成。
維護與保養
1、每次試驗結束后，要將混凝土壓力泌水儀用水沖洗并擦干，如長期不用，用將無油漆的零件表面涂油防銹。
2、在安裝時，試料筒不得倒置，其下端外側涂少許潤滑脂，以使其能順利插入底座，并與“0”形圈密封。
3、如油泵卻油致使壓力上不去，可將油泵后蓋打開，按下內六角螺栓，加入20號機油，重新裝好即可。
使用方法
1、打開上蓋，將需要測試的砼拌合物裝入試料筒內，用搗棒由外圍向中心插搗25次，加上活塞，并將活塞的出氣孔螺絲擰下，壓下活塞至剛接觸混凝土表面，擰緊出氣孔螺絲，蓋好上蓋扳緊螺母，接好手動泵與千斤頂?shù)目焖俳宇^（詳見結構簡圖）
2、接順時針方向擰緊手動蹦回油閥，扳動手動泵手柄，將油壓加至30mpa(壓力表顯示值），此時活塞對砼拌合物的壓強為3.0mpa.
3、當油壓達到30Mpa時，立即打開泌水閥門，，并將泌水接入1000ml量筒內，同時開始計時，并在10秒和140秒分別讀取泌水量V1和V140、作為計算泌水率的基本數據。
4、取得數據后，按逆時針方向擰松回油閥，使系統卸壓，取下上蓋和試料筒，將試料筒安放在脫模器（隨機附件）上，蓋好上蓋，擰緊兩個螺母。在按順時針方向擰緊回油閥，給千斤頂加壓至砼及活塞自動脫落，拆下上蓋和試料筒，擰松回油閥，人工壓回千斤頂活塞，一次試驗結束。
維護與保養
1、每次試驗結束后，要將儀器用水沖洗并擦干，如長期不用，用將無油漆的零件表面涂油防銹。
2、在安裝時，試料筒不得倒置，其下端外側涂少許潤滑脂，以使其能順利插入底座，并與“0”形圈密封。
3、如油泵卻油致使壓力上不去，可將油泵后蓋打開，按下內六角螺栓，加入20號機油，重新裝好即可。
壓力泌水儀千斤頂使用方法
1、將油泵橡膠管上的快速接頭套向后拉，再與千斤頂?shù)慕宇^配合、然后分別旋緊油泵及千斤頂?shù)幕赜烷y桿，將手柄上下拉壓，即使用。工作后將上述螺釘同時放松使其恢復原狀。
2、油泵如需加油，應卸下尾部的橡膠蓋和M8內的六角螺釘，露出油管即可加油，油液必須清潔。
3、利用接長管作多項舉時，根據需要選用適當?shù)拈L度和頂頭。
a� (:e�nI �E -bidi-font-family:宋體;color:#323232; mso-font-kerning:0pt'>旋動調節螺塞使壓力表指針對準刻度零線。
將鈕子開關1置于調整位置，將鈕子開關2置于正轉位置，按工作按鈕后試料容器在2秒鐘后開始上升，待停止以后即可調整。調節時擰松調節螺套，將貫入針調至剛好接觸試料面，擰緊調節螺套固定貫入針。再按動工作按鈕，試料容器繼續上升即開始貫入運動，此時壓力表即有示值，并逐漸增大，10秒鐘以后試料容器升高25mm，即貫入到最深位置，壓力表指示貫入阻力，讀出做好記錄，試料容器停留4秒鐘以后，開始下降，7秒鐘后恢復原位。自動停機，一次測試完畢。
作第二次貫入測試時必須變換貫入位置，推動手柄使其旋轉一定角度，當聽到鋼球的彈跳聲時，貫入點位置的變換已完成，隨即將手柄換回原位，以后變換只需重復如上動作。貫入針位置分內外兩圈，外圈點，內圈點，如一圈貫入點已使用完，必須轉動儀器上部手柄180°，將貫入針位置換到另一圈，這時亦有鋼球彈跳定位。
當貫入測試點在外圈時，變化測點只需推動手柄一次，如貫入點在內圈，變換它則需推動手柄兩次。
在測試過程中應經常注意壓力表指針起始時是否在零點，如不在零點應調零。
在不需調整貫入針高低時(用同一個試料容器及沒有更換貫入針進行連續測試時)，可將鈕子開關置于“自動位置”，這樣在以后的測試中只要按“啟動”按鈕一次，即自動作一次測試循環，歷時30秒。在測試過程中，如發生貫入針與試件頂死，請把鈕子開關2置于反轉位置，按工作按鈕，使貫入針上升，與試件脫離。
貫入針有20mm2、50mm2、100mm2截面三種規格。100mm2用于作初凝試驗，終凝試驗時需換用20 mm2貫入針。
壓力表的表面上有內外兩圈刻度，內圈為0-1.6MPa，指示油腔內油液的壓強，供壓力表改裝校驗和裝指針對零用。外圈刻度指示貫入針所受的作用力。力值除以貫入針截面面積，即為貫入阻力（在表面外圈刻度上有兩處粗紅線表示）：350N刻線對應初凝貫入阻力（即3.5MPa，此時用100 mm2貫入針）；560N刻線對應終凝貫入阻力（即28MPa，此時用20 mm2貫入針）。
使用日久，旋動調零螺塞到極限位置而不能將壓力表指針調到零點，這是由于密封空腔內油液難免有泄漏，油液逐漸減少所致，此時必須添加油液，用普通機油即可，冬令期間以粘度較小為宜。
加油時首先擰開調零螺塞頂上的加油螺塞，然后將調零螺塞旋高至適當位置，從螺孔中將油加入，特別要注意不能將空氣混入，加油至孔口，最后將加油螺塞擰上，擠出多余油液，擰緊，擦干即可。
年檢不能拆下壓力表，送檢必須整機校驗，用戶可向我廠購買檢驗工具。
五、儀器的維修與保養
1.儀器使用完畢各部必須擦拭干凈，并在非油漆的金屬表面上油以防銹蝕。
2.儀器的底盤有油杯，使用一段時間以后必須向油杯內注入一些潤滑油，以利升降套升降潤滑。 備注：為避免運輸齒輪箱內潤滑油翻出，出廠前一般不加油，請用戶在使用前加入以利使用。
3.密封件、軸承規格表：
|
